迈得特光学 MDTP OPTICS | 进口碳化钨超精密磨削复眼模仁展示手册

PRECISION MICRO-OPTICS & SYSTEMS

极致微纳 · 驭光而生

进口碳化钨超精密磨削模仁 · 松下 UA3P 全曲面实测 · 亚微米级光学方案

±0.5μm

极限位置精度

7.7nm

粗糙度 RMS

418孔

超密复眼微磨削

松下UA3P

3D全检实测

X: +04.812 mm | Y: -01.907 mm

松下 UA3P 原子级标定

微透镜精密矩阵

松下 UA3P 实测曲线数据设备: 日本松下 UA3P (Panasonic)

面形误差 P-V

0.3512 μm

表面粗糙度 RMS

0.0357 μm

设计曲率 R

-1.907 mm

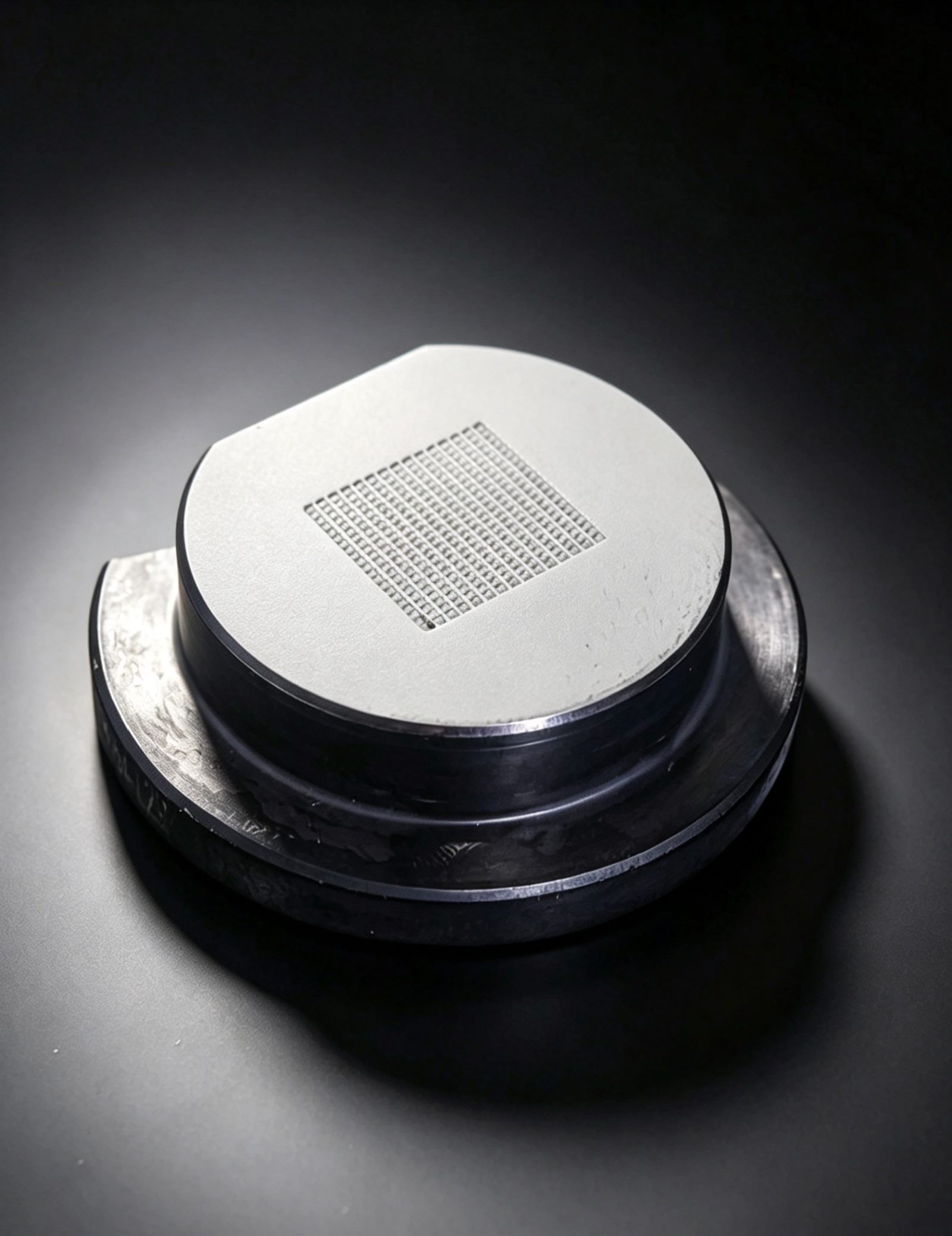

NR054

SPHERICAL MLA MOLD INSERT

球面复眼

进口碳化钨材质，超精密微磨削加工，315孔密集正方矩阵，位置精度±0.5μm，松下 UA3P 全检实测。

子眼数量 (Count)

315 个

子眼 R 值 (Radius)

R 1.9 mm

位置精度 (Accuracy)

±0.0005 mm

面形精度 (PV)

0.3512 μm

模具材质 (Material)

进口碳化钨

加工工艺 (Process)

超精密磨削

典型应用领域

高精工艺矢量仿真 · 动态工况还原

模仁 DLC 纳米镀膜高精动画

FCVA 真空磁过滤电弧沉积 · ta-C 极硬涂层

7步工序交互

STATION #M02 // FCVA 真空磁过滤阴极电弧镀膜机 ONLINE RUNNING

腔体极限真空

1.2 × 10⁻⁴ Pa

基体负偏压

-100 V

ta-C 沉积速率

15 nm/min

纳米薄膜硬度

> 62 GPa

采用 FCVA 真空磁过滤阴极电弧沉积技术，在进口碳化钨超精密模仁表面沉积无氢四面体非晶碳（ta-C）极硬纳米涂层，硬度超 60GPa，显著提升脱模平滑度与高温模压寿命。

① 极限真空抽取 ② 离子辉光清洗 ③ 磁过滤阴极引弧 ④ 等离子宏观微粒过滤 ⑤ ta-C 纳米沉积 ⑥ 原位应力释缓

模压机全景高精动画

全工况全景动力学联动 · 多工位闭环压造

多工位动力学

STATION #M08 // 智能多工位超精密玻璃模压机群 ONLINE RUNNING

成型工位腔温

580.4 °C

伺服模压峰值

720.0 kgf

N₂ 保护气氛纯度

99.999 %

闭环模压周期

120 s

展示迈得特光学玻璃精密模压全工序动力学流程，涵盖伺服电机闭环、氮气气氛保护、多段梯度红外加热、纳米级高压成型与机械手联动，全工况动态可交互。

① 智能工位转盘 ② 红外快速预热 ③ 超精密模仁压造 ④ 气氛分级慢冷 ⑤ 机械手无损取件

⚠️ 内部培训与工艺演示参考声明

本平台所有内容仅供企业内部技术培训与制造工艺演示参考，不涉及任何商业品牌背书或商标侵权。如有业务沟通或技术垂询，请直接致电：18646647337 (李振)

迈得特光学 · 超精密工艺制造矩阵

超精密磨削加工 (Grinding)

全系采用高刚性超精密微磨削机床，针对高硬度碳化钨材料实现纳米级超光滑光学镜面。

日本松下 UA3P 全检

Panasonic UA3P 原子级超高精度接触式轮廓仪，三维点云全尺寸逆向标定 P-V 与 RMS。

超微复眼密集加工

单件集成超400个微透镜，子眼间距公差达到±0.5μm，多轴联动精度极高。

进口光学级碳化钨 (WC)

模具基体全系采用进口超细微粒碳化钨硬质合金，具备极致硬度与抗热冲击性，模压寿命超长。
